Otras denominaciones: "Fuelle armado de convoluciones", "Fuelle armado lobular", "Equipo desarmable de convoluciones", "Equipo desarmable de lóbulos".
Descripción: Es un depósito de aire completo, integrado y armado por el fuelle de convoluciones con tapas atornilladas a bridas metálicas formando una unidad lista para ser montada en el vehículo. En este producto se puede cambiar el fuelle de goma con piezas de repuestos. Las tapas están provistas de los elementos necesarios para la entrada-salida de aire y el anclaje al vehículo; y son de distintos tipos para cubrir una amplia gama de vehículos, marcas y mecanismos de suspensión. La línea estándar de NeumaCarg se ha desarrollado para fuelles de 1, 2 o 3 convoluciones o lóbulos.
Aplicaciones: Se lo emplea frecuentemente en los sistemas de suspensión neumática de camiones, ómnibus y otros vehículos utilitarios de la industria agrícola, vial, minera, etc.
Para más detalles consulte nuestras Fichas de Información Técnica
En la siguiente tabla ud. podrá encontrar el modelo de artículo que necesite por sus medidas y/o número de artículo. En las últimas 3 columnas usted podrá acceder al catálogo en pdf de la cámara sola (CC), como de la unidad desarmable (UDC).

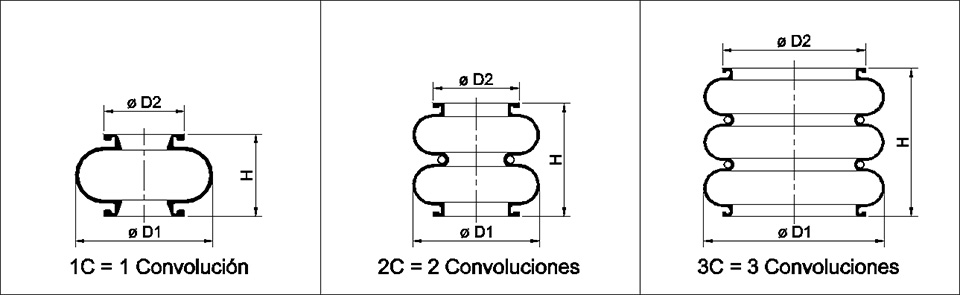

Clase | H = Altura |
D1 =
Diámetro Nominal |
D2 = Diámetro Ext. de Bocas |
Número Plano Neumacarg |
Artículo Neumacarg |
Link al Catálogo | |
CC | UDC | ||||||
1C | 121 | 182 | 105 | 1C116-182 | 3003 | CC01 | UDC01 |
1C | 130 | 300 | 220 | 1C210-300 | 3002 | CC01 | UDC02 |
2C | 124 | 190 | 124 | 2C26-190 | 3004 (de 0 a 3) | CC01 | UDC03 |
2C | 174 | 190 | 124 | 2C26-190.2 | 3004 (de 4 a 7) | CC01 | UDC04 |
2C | 198 | 230 | 148 | 2C20-230 | 3005 | CC02 | UDC05 |
2C | 248 | 230 | 148 | 2C20-230.2 | 3007 | CC02 | UDC06 |
2C | 215 | 252 | 160 | 2C10A-252 | 4000 | CC02 | UDC07 |
2C | 215 | 260 | 158 | 2C260-260 | 3009 | CC03 | UDC08 |
2C | 270 | 260 | 158 | 2C260-260.2 | 3010 | CC03 | UDC09 |
2C | 199 | 300 | 220 | 2C210-300 | 3011 | CC03 | UDC10 |
2C | 249 | 300 | 220 | 2C210-300.2 | 3012 | CC03 | UDC11 |
2C | 205 | 355 | 275 | 2C205-355 | 3013 | CC04 | UDC12 |
2C | 255 | 355 | 275 | 2C205-355.2 | 3014 | CC04 | UDC13 |
2C | 120 | 555 | 475 | 2C207-555 | 4025 | CC04 | UDC18 |
2C | 185 | 555 | 380 | 2C208-555 | 4026-3 (Tipo Jost) | CC05 | UDC18 |
3C | 250 | 252 | 160 | 3C10A-252 | 3017 y 3018 | CC02 | UDC16 |
3C | 270 | 300 | 220 | 3C210-300 | 3019 | CC04 | UDC17 |
3C | 295 | 355 | 275 | 3C313-355 | 3015 | CC05 | UDC14 |
3C | 345 | 355 | 275 | 3C333-355 | 3016 | CC05 | UDC15 |
> Descargue el catálogo completo de unidades desarmables de convoluciones: Click aquí
